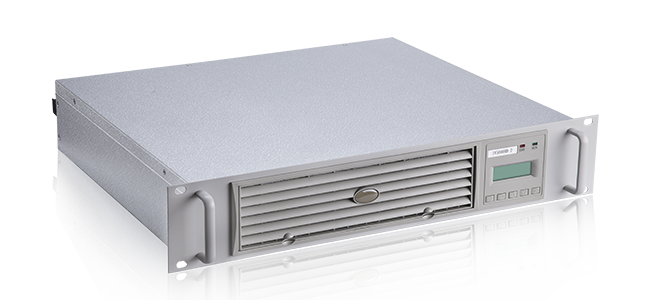

FB3～5KVA系列

FB3～5KVA系列并網逆變器采用DSP數字控制技術、高頻軟開關技術，效率高、可靠性高；逆變器直流輸入與交流輸出完全電氣隔離，滿足電力行業相關要求；逆變器內置CPU，自帶獨立LCD顯示。

功能特點

全數字化控制

軟開關技術

輸入與輸出電氣隔離

孤島檢測

工作電壓范圍寬

風扇控制

中英文雙語操作

技術參數

項目		參數指標
模塊額定輸出功率		3KVA	5KVA
直流輸入	額定電壓（VDC）	220VDC/110VDC	220VDC
直流輸入	電壓允許范圍（VDC）	198～286VDC/98～143VDC	198～286VDC
旁路輸入	交流輸入電壓（VAC）	220VAC±15%（默認）
	交流輸入頻率（Hz）	45~65Hz
	工作模式	旁路優先（默認）
	功率因數	0.8
	波形失真度	＜5%
	效率	＞90%
保護功能		（1）輸入欠/過壓保護，可自恢復。（2）輸出過載保護 ，可自恢復。（3）過溫保護，可自恢復。
485通訊規約		MODBUS（默認）
干接點		常開或常閉點可選
以上參數僅供參考，請以產品說明書為準

模塊采用3U標準高度，對應產品型號如下：

序號	直流輸入電壓	型號	輸出功率	版本	重量
1	220VDC	FB3000HD	3KVA	單機版	8kg
2	220VDC	FB3000H	3KVA	并機版	10kg
3	220VDC	FB5000HD	5KVA	單機版	10kg
4	220VDC	FB5000H	5KVA	并機版	10kg
5	110VDC	FB3000LD	3KVA	單機版	8kg
6	110VDC	FB3000L	3KVA	并機版	10kg
